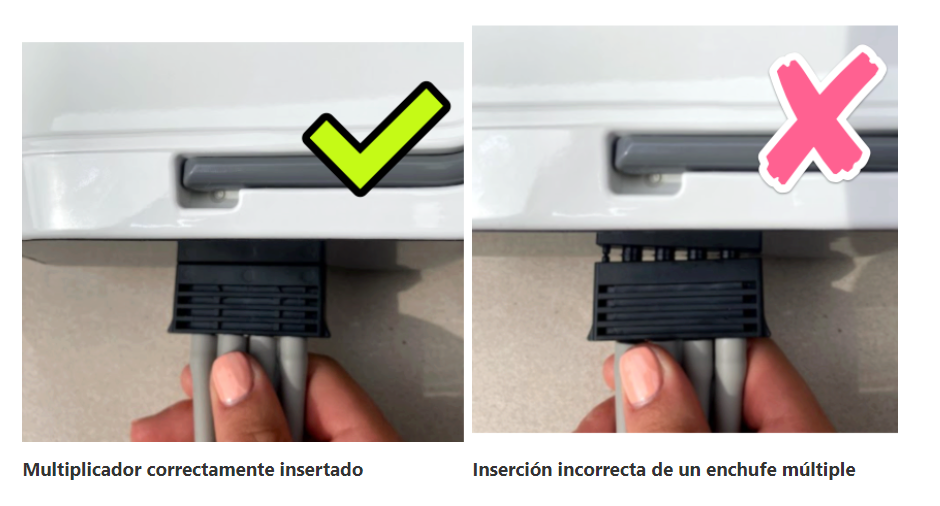

El multienchufe se inserta en el lado izquierdo (para Vein Angel 4, Vein Angel 4 Premium y Vein Angel 6 Mobile) o en el frente (para Vein Angel 6, Vein Angel 6 Premium y Vein Angel 8 Premium). Asegúrate de que el multiplicador está completamente insertado en el dispositivo y no está torcido.

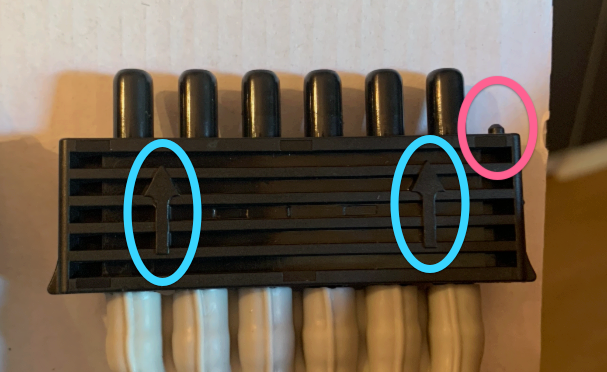

Además, hay dos flechas en la parte superior del multiplicador (marca azul en las fotos de abajo), que deberían ser visibles en la parte superior cuando se haya conectado el multiplicador a la unidad.

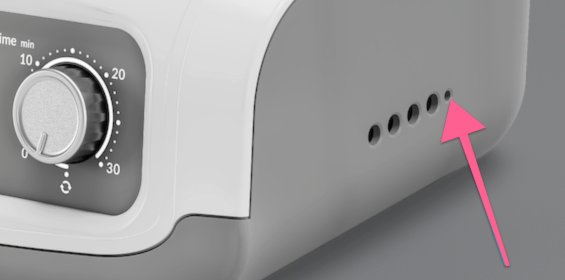

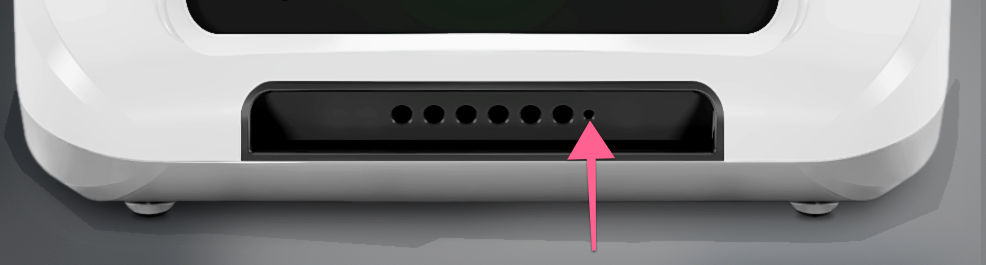

Obsérvese que hay un pequeño pezón adicional en el lado derecho del multiplicador, que debe introducirse en la abertura prevista a tal efecto, como se muestra en las marcas rojas de las imágenes siguientes. Si el enchufe múltiple se inserta en el dispositivo al revés, el enchufe múltiple estará torcido.

Conectando el multiplicador para la vena Engel 8 Premium

El brazalete para venas Engel 8 Premium ofrece ocho cámaras de aire por brazalete, que se conectan al dispositivo a través de dos multiconectores.

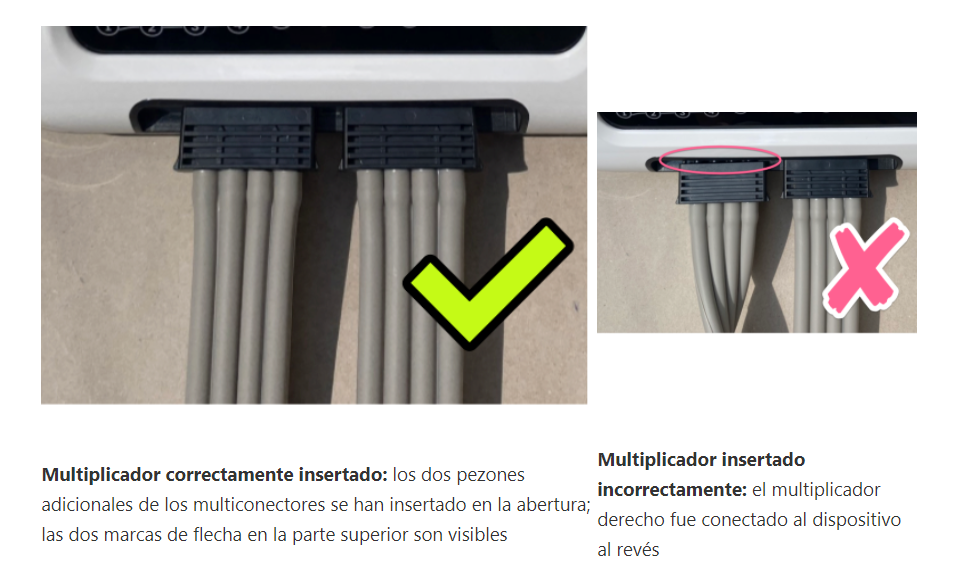

Tengan cuidado de no mezclar el multiconector izquierdo y derecho o de conectar uno o ambos al revés. Las marcas de flecha en la parte superior de los tapones y el pezón adicional (ver arriba) también le ayudarán aquí. Ambos enchufes deben estar conectados a la unidad completamente y no deben estar torcidos.

El racor derecho (rojo) suministra aire a las dos cámaras bajo los pies, el racor izquierdo (morado) suministra aire a la cámara superior. Si sigues el recorrido de la manguera desde la unidad de control, puedes comprobarlo muy fácilmente.

Si necesita más ayuda al respecto, no dude en ponerse en contacto con nosotros.
